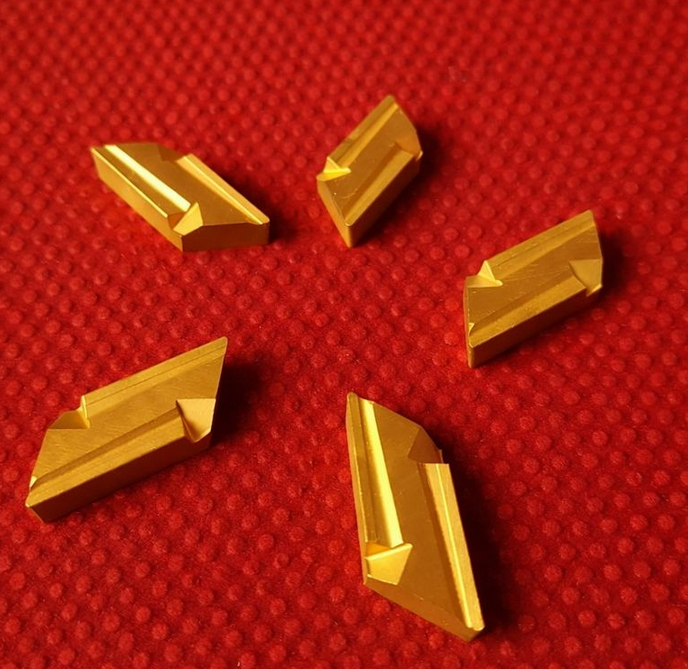

Пластины KNUX CDBP Tools для точения и профилирования

Что такое KNUX и почему 55 градусов работают

Маркировка KNUX относится к пластинам формы K (параллелограмм 55 градусов). Для большинства исполнений характерна отрицательная геометрия (задний угол 0 градусов), что повышает стойкость кромки при силовой обработке. На практике это означает:

• пластина переносит переменные нагрузки стабильнее
• удобнее проходить контур и работать рядом с буртами и ступенями
• проще сохранить геометрию при профилировании

Важно: KNUX подбирают не только по размеру, но и по посадке в державке и геометрии стружколома. "Похоже" и "подходит" в токарке - разные вещи.

Где применяются KNUX CDBP Tools

Пластины подходят для большинства токарных операций, включая ЧПУ:

• наружное точение: черновое, получистовое, чистовое
• подрезка и обработка переходов
• профилирование: контуры, фаски, радиусы
• внутреннее точение: при жесткой расточной державке и минимальном вылете

По группам материалов чаще всего:

• ISO P: стали
• ISO M: нержавеющие
• ISO K: чугуны

Конкретная применяемость определяется сплавом CDBP Tools и выбранным стружколомом.

Преимущества KNUX в линейке CDBP Tools

1. Стабильная работа на типовых задачах серийной обработки
   KNUX - рабочая форма для тех, кому важно получить повторяемый результат от партии к партии.
2. Удобство для профилирования
   55 градусов дают хорошую "проходимость" по контуру, а отрицательная геометрия помогает держать кромку.
3. Гибкость по режимам
   При правильном выборе стружколома пластина уверенно работает и на умеренных подачах, и на более нагруженных проходах.

Как подобрать KNUX CDBP Tools без ошибок

1) Материал и задача

Сначала определяем, что точим и что важнее:

• стойкость и производительность (черновая)
• качество поверхности (чистовая)
• точность по контуру (профилирование)

2) Радиус вершины

Ориентиры по практике:

• r0.4-r0.8: меньше силы резания, проще избежать вибрации, чаще для чистовой и тонкостенных деталей
• r1.0-r1.6: выше прочность вершины для черновых и нагруженных проходов, но нужна жесткость


3) Стружколом под подачу и ap

Стружколом - это не "картинка на пластине", а рабочий диапазон. Если подача или ap вне диапазона, стружка не ломается, растут вибрации и риск сколов.

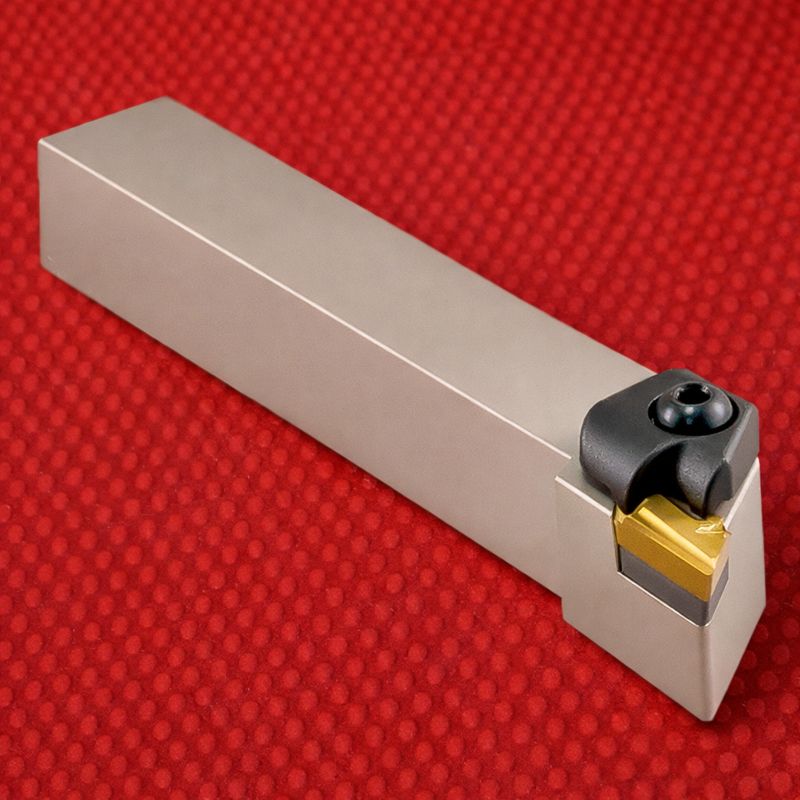

4) Посадка и крепление в державке

KNUX встречаются в исполнениях:

• с отверстием (под винт)
• без отверстия (под верхний прижим или клин)

Подбирайте пластину строго под ваш тип державки. Если есть фото гнезда и маркировка державки, подбор делается точно.

Типовые ошибки

• берут большой радиус вершины при слабой жесткости и получают вибрацию
• ставят пластину не под ту посадку и ловят сколы "на ровном месте"
• работают вне диапазона стружколома, стружка идет лентой и все начинает звенеть
• увеличивают вылет при внутреннем точении и теряют стабильность
