Введение в мир твердосплавных пластин: что это и зачем?
Твердосплавная пластина — маленький элемент, от которой зависит качество поверхности, скорость резания и себестоимость изделия. Зная её особенности, можно сэкономить до 40 % бюджета на инструмент без потери точности и качества.
Что такое твердосплавная пластина и почему она важна
Твердосплавная пластина — это сменный режущий элемент, который изготавливается путем прессования и термообработки порошков карбида вольфрама, карбида титана и других высокопрочных материалов. Пластина вкручивается или зажимается в державке, воспринимая всю термомеханическую нагрузку во время резания.
Почему это критично:- Скорость и стойкость. Карбид вольфрама выдерживает температуры >900 °C, позволяя повышать Vₛ до 3–4× по сравнению с HSS‑резцами.
- Быстрая замена. Не требуется заточка: повернули на новую грань — и снова в работу.
- Оптимальная геометрия. Правильная форма вершины улучшает съём стружки и уменьшает силы резания.

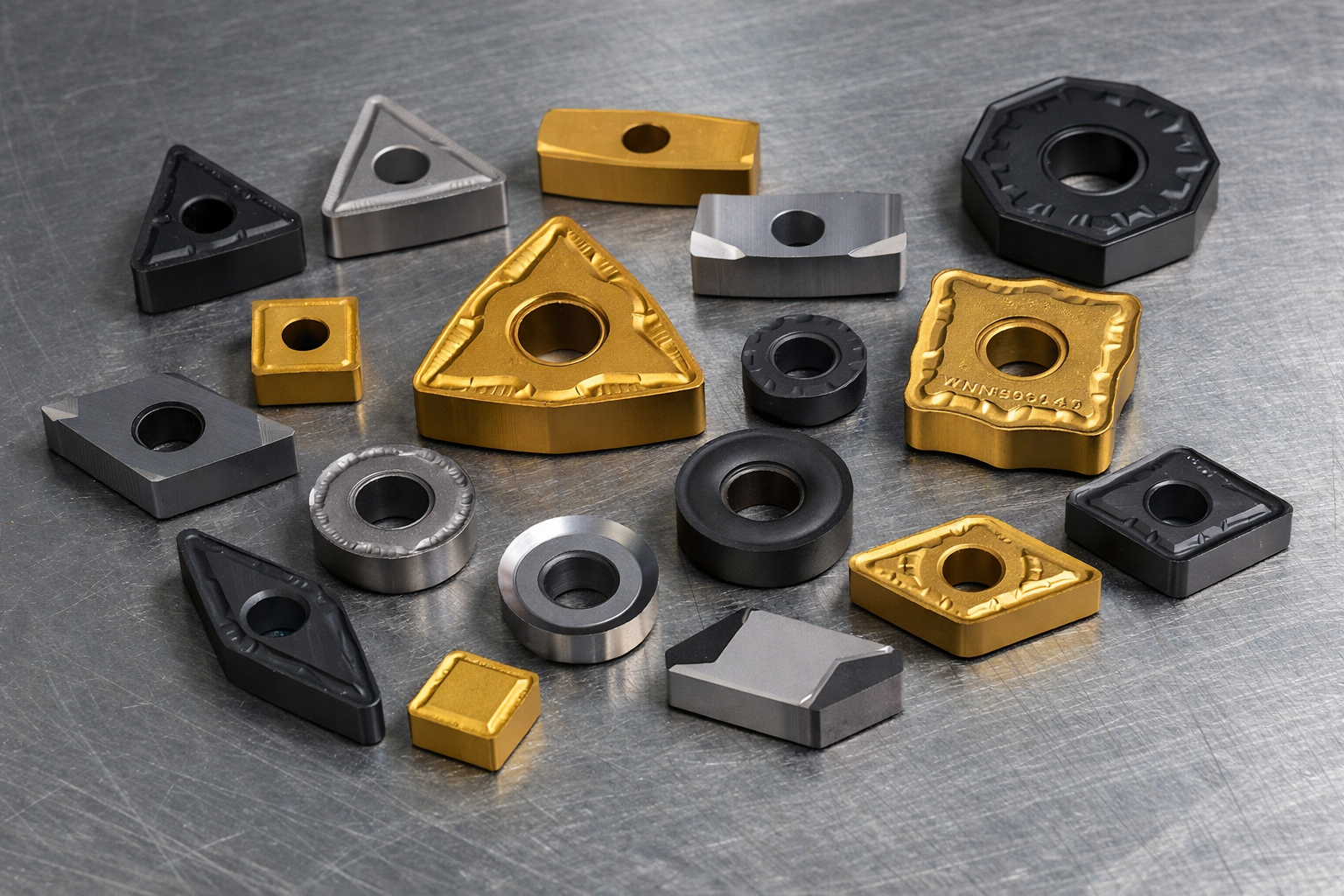

Основные виды и формы пластин
| ISO‑буква | Форма | Пример номенклатуры по ISO | Применение |
| S | Квадратные 90° | SNMG 120408 | Черновая обработка; Легкая черновая/ получистовая обработка; Подрезка торца; Обработка материалов высокой твердости; Прерывистое резание |
| C | Ромбические 80° | CNMG 120404 | Черновая обработка; Легкая черновая/ получистовая обработка; Чистовая обработка; Продольное точение; Подрезка торца; Универсальность; Ограниченная мощность станка; Прерывистое резание |
| D | Ромбические 55° | DNMG 150404 | Легкая черновая/ получистовая обработка; Чистовая обработка; Продольное точение; Профильная обработка; Подрезка торца; Универсальность; Ограниченная мощность станка; Склонность к вибрациям |
| V | Ромбические 35° | VNMG 160408 | Чистовая обработка; Продольное точение; Профильная обработка;Универсальность; Ограниченная мощность станка; Склонность к вибрациям |
| T | Треугольные 60° | TNMG 160408 | Черновая обработка; Легкая черновая/ получистовая обработка; Чистовая обработка; Продольное точение; Профильная обработка; Подрезка торца; Универсальность; Ограниченная мощность станка; Склонность к вибрациям; Прерывистое резание |
| R | Круглые | RCGT 1204 | Черновая обработка; Профильная обработка; Подрезка торца; Универсальность; Обработка материалов высокой твердости; Прерывистое резание |
| W | Трехгранные 80° | WNMG 080404 | Черновая обработка; Легкая черновая/ получистовая обработка; Чистовая обработка; Продольное точение; Подрезка торца; Универсальность; Ограниченная мощность станка; Склонность к вибрациям; Прерывистое резание |
Подсказка: чем меньше угол вершины, тем легче пластина проникает в материал, но тем ниже её прочность.
Краткий обзор брендов
| Бренд | Страна | Сильные стороны |
| CDBP Tools | Китай | Продукт высочайшего качества по доступной цене. Производственная программа компании включает высокоточные твердосплавные режущие пластины, монолитный твердосплавный инструмент, металлокерамические пластины (керметы), корпусной инструмент, державки, а также другой инструмент, широко применяемый в различных отраслях машиностроения. Являясь одним из лидеров инструментальной промышленности в Китае, компания BANGPU стремится завоевать доверие и российских потребителей. |
| Pulcut | Китай | Премиальный сегмент, инструмент исключительного качества. |
| AKKO | Турция | Токарные инструменты, инструменты для нарезания резьбы и канавок, сверлильные инструменты и фрезерные инструменты достойного качества по приемлемым ценам и с оперативной доставкой. |
| HORN | Германия | Прецизионные решения для канавок и микромеханической обработки |
| YG‑1 | Южная Корея | Широкий ассортимент универсальных пластин |
| (Sandvik Coromant, Seco, TaeguTec…) | – | Рынкообразующие компании с собственными покрытиями нового поколения |
Почему важно понимать основы
- Экономия до 40 % на инструментальном бюджете.
- Стабильность процесса — меньше незапланированных остановок.
- Качество поверхности в пределах технических требований без дополнительных проходов.
- Будущее за цифровизацией: CAM‑системы уже предлагают пластины по базе данных ISO, а ИИ прогнозирует износ кромки.
Заключение и взгляд в будущее
Твердосплавная пластина определяет эффективность всей режущей системы. Разобравшись с факторами, влияющими на выбор формы, марки и покрытии, вы открываете путь к более высокой производительности и снижению себестоимости.
Что дальше?В следующей статье мы подробно рассмотрим, как выбирать пластину под:
- Сталь, чугун, титан и Inconel;
- PVD‑ vs. CVD‑покрытия;
- Технологии производства: порошковая металлургия, частичное спекание, нанослойные покрытия.
